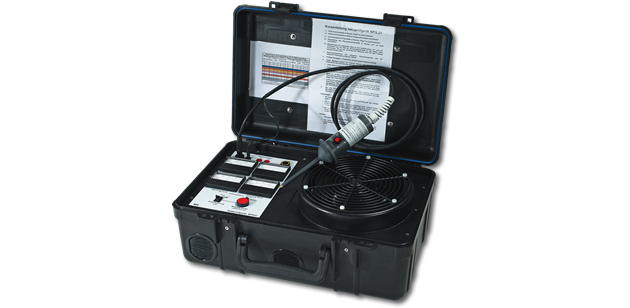

Netzprüfgerät NPG20 / NPG21
-
Anwendung
Das Gerät dient zur sofortigen Vor-Ort-Erkennung von Schwachstellen in den Versorgungsnetzen der Niederspannung und der Straßenbeleuchtung, z. B. Kontaktprobleme in Abzweigmuffen, Hausanschlüssen oder Korrosionsschäden der Adern und / oder des (PE)N im Leitungsverlauf. Eine Interpretation und Nachbearbeitung von Kurven entfällt.
Der automatische Messablauf, die Ein-Personen-Bedienung sowie auf den Anwendungsbereich zugeschnittene Anschalt- / Kontaktierungselemente ermöglichen den sicheren und effektiven Einsatz durch das Betriebspersonal der Stromversorgungsunternehmen.
Die Netzprüfgeräte sind in 3 verschiedenen Abstufungen der Ausstattung erhältlich:
- NPG20 als Basisversion mit der notwendigen Ausstattung zur Messung an jeweils einer Phase.
- NPG21 wie NPG20, jedoch mit 2 zusätzlichen Voltmetern zur Messung der unbelasteten Phasen. Damit wird die Erkennung von Unterbrechungen im (PE)N-Leiter erleichtert (Anstieg der Spannung während der Belastung)
- NPG22-3 wie NPG21, jedoch mit zusätzlicher Laststrommessung und digitaler Protokollierung aller Messwerte während des gesamten Messzyklus auf USB-Memorystick und / oder im PC; inkl. PC-Software und PDF-Protokollgenerator
-
Funktion
Am versorgungsseitigen Ende der Leitung (z. B. Hausanschluss) wird für eine bestimmte Zeitdauer ein hoher Laststrom aus dem Stromversorgungsnetz entnommen, dessen Stärke in der Lage ist, vorhandene Schwächen im Kabelnetz zu aktivieren; in diesem Zeitraum wird die Netzspannung sowie der prozentuale Rückgang der Spannung (optional: die Netzimpedanz) angezeigt. Daraus zeigt sich unmittelbar vor Ort, ob die Mindestanforderungen an die Leitung eingehalten werden oder ob eine Schwäche / Störung im Versorgungsnetz vorliegt. Der Vergleich mit auf dem Gerät angegebenen zulässigen Grenzwerten erlaubt eine sofortige Bewertung der Messung und Erkennung von Fehlern.
-
Merkmale
- Sofort-Erkennung vor Ort von Schwächen im Versorgungsnetz ohne Nachbearbeitung von Kurvenverläufen
- Betriebsgerechte Netzlast mit realen Widerständen, keine elektronischen Lasten
- Automatischer Messablauf
- Anzeige der Netzspannung sowie des prozentualen Rückgangs der Spannung (optional: Netzimpedanz)
- Tastkopf mit integrierter Hochleistungssicherung für schnelles und sicheres Kontaktieren an allen vorkommenden Arten von Hausanschlüssen
- Startfunktion der Messung am Tastknopf auslösbar (nur 1 Person erforderlich)
- Anschluss an (PE)N mit Erdungsklemme mit flexiblem Drehgriff, passend für alle Hausanschlüsse
- Optional weitere Anschlusselemente , z. B. für NH-Sicherungen, an geräteseitige Steckverbindung anschließbar
- Automatisch begrenzte Messdauer zum Schutz der Bauteile vor Überbelastung
- Leistungsstarker Lüfter zur Abfuhr der Verlustleistung
- Übertemperaturschutz
- Umschaltbare Laststufen, dadurch einsetzbar für Niederspannungs- wie auch Beleuchtungsnetze
- Robustes Koffergehäuse mit Tragegriff
- Zusätzliche Messleitungen für Phasenanschluss und (PE)N-Anschluss mit spezifischen Kontaktierungen am Gerät anschließbar
-
Bei Interesse nehmen Sie bitte gerne Kontakt mit uns auf, wir senden Ihnen gerne weitere Informationen zu.
