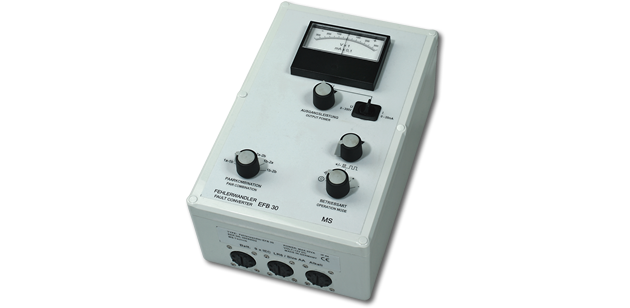

Fehlerwandler EFB 30
-
Fehlerwandler EFB 30
Hochohmige Isolationsfehler mit Reflexionstechnik erkennen und orten.
- Erkennung von feuchten / nassen Isolationsfehlern durch elektrolytische Beeinflussung in Telekommunikationskabeln, Steuerkabeln, Fernwärme - Überwachungsleitungen, etc.
- Hohe Ausgangsleistung vergrößert Spanne von Isolationsfehlern
- Schnelleres Ortungsergebnis als bei zeitaufwendiger Brückenmessung
- Bei mehreren Fehlerstellen auf der Ader entfallen die üblichen Verfälschungen der gemessenen Entfernung, die sonst bei einer Brückenmessung auftreten
- Für viele Isolationsarten geeignet wie: Papier, Kunststoff, Schaum, etc.
-
Funktionsprinzip
Der Fehlerwandler EFB 30 stellt eine Ergänzung zu Reflexionsgeräten dar und überlagert deren Messimpulse mit einer Gleichspannung, deren Polarität automatisch oder manuell gewechselt werden kann. Bei jedem Polaritätswechsel läuft - durch Wechsel von Anode und Katode - an der (feuchten bzw. nassen) Fehlerstelle ein elektrolytischer Vorgang ab, bei dem die Größen der elektrischen Charakteristika (Widerstand, Kapazität, etc.) verändert bzw. moduliert werden. Dies verursacht kleine, jedoch gut wahrnehmbare Bewegungen im Reflexionsbild an der Stelle, wo sich der Fehler befindet, sowie ggf. auch an nachfolgenden signifikanten Reflexionsstellen.
-
Der Isolationswiderstand von Kabelfehlern, die durch Feuchtigkeit bzw. Nässe entstehen, ist im Allgemeinen so hochohmig, dass diese Fehler mit herkömmlicher Reflexionstechnik wegen der geringen Amplituden nicht erkennbar sind. Die Elektrolyse des EFB 30 macht solche Fehler für Reflexionsgeräte lokalisierbar.
Im Vergleich zur Brückenmessung entsteht weniger Aufwand (2. Person, Brücke am fernen Ende), und die gemessene Entfernung wird nicht verfälscht in Fällen, in denen – was häufig vorgefunden wird - mehr als eine Fehlerstelle existiert.
-
Bei Interesse nehmen Sie bitte gerne Kontakt mit uns auf, wir senden Ihnen gerne weitere Informationen zu.
