Stabiles und leistungsstarke Netze brauchen Diagnose
-
Kabeldiagnose
MS Technik bietet auf Basis der IMCORP Kabeldiagnosesystems und der IRC Isolationsmessung eine vollumfängliches Dienstleistungspaket zur Analyse und Diagnose zur Überprüfung von Qualitätsstandards von Mittelspannungskabeln an.
Ein paar Fakten zu IMCORP:
- Über 40.000 km Energieversorgungskabel (5 kV – 500 kV) gemessen (konform mit Qualitätsstandards der Hersteller).
- Konformität mit Qualitätsstandards für Kabel- und Komponentenhersteller.
- Über 80 Energieversorgungsunternehmen weltweit mit Kabel Assetmanagement unterstützt.
- Basierend auf mehr als 30.000 Messungen an Neuverlegungen, entsprechen etwa 4% der Muffen und 4% der Endverschlüsse und 1% der Kabel nicht den Qualitätsstandards der Hersteller.
- Zuverlässigkeit von Kabeln und Garnituren auf über 250 erneuerbaren Energieprojekten (25+ GW) sichergestellt.
- Mit hunderten von Kunden in 15 verschiedenen Ländern zusammengearbeitet.
-

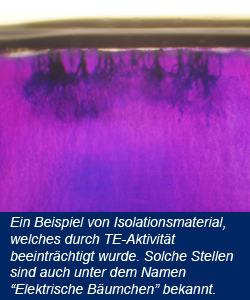

Teilentladungsmessung
Wieso Qualitätsstandardkriterien von Kabel- und Komponentenhersteller?
- Seit über 40 Jahren verwenden Hersteller von Kabeln und Garnituren 50/60 Hz Offline TE-Diagnose Technologie mit spezifischen pC Empfindlichkeitsstufen als Standardqualitätskontrolle.
Zusammenfassung der Ergebnissen aus der Praxis:- TE-Messungen im Feld können konform mit Qualitätsstandards für Kabel- und Komponentenhersteller sein.
- Montagefehler sind häufigste Ursache, dass Neuverlegungen nicht den Herstellerstandards entsprechen.
- Über 80% der betriebsgealterten VPE Kabelinstallationen entsprechen den Herstellerstandards.
- An neuverlegten VPE Kabeln entsprechen 4% der Muffen, 4%der Endverschlüsse und 1% der Kabel nicht den Herstellerstandards.
-
Kabeldiagnose von PE / VPE Kabelisolierung - Relaxationsstrom - Messung (IRC)
- Bewertung des Alterungs- bez. Schädigungszustandes
- Bestimmung der Prüf- und Reparaturwürdigkeit
- Bestimmung der prognostizierten Restfestigkeit / Zustand wahrscheinliche Restlebensdauer / Uo im Vergleich mit FGH - Steptestergebnissen
- Einteilung in Schädigungsgradgruppen
- Neuwertig
- Gealtert
- Alt
- Kritisch
- Erstellung der Prüf-/Auswertberichte zur Investitionsplanung
Mit der Kabeldiagnosemethode IRC können integrale Angaben zum Alterungs- und Schädigungszustand eines PE/VPE isolierten Mittelspannungskabel geliefert werden .
Damit kann die Betriebszuverlässigkeit sowie die Prüf- und Reparaturwürdigkeit der Kabel eingeschätzt werden.
Die Kabeldiagnose mit IRC vermeidet Prüfdurchschläge noch betriebsfähiger Kabel , da die Ausgangsspannung nur im Bereich von 10% der Betriebsspannung der Kabel liegt .
Die Versorgungssicherheit von Kabelstrecken lässt sich dadurch einschätzen und erhöhen.
Langzeitbeeinflussungen und Folgeschäden können aufgrund der geringen Prüf- und Formierspannung ausgeschlossen werden.
-
Bei Interesse nehmen Sie bitte gerne Kontakt mit uns auf, wir senden Ihnen gerne weitere Informationen zu.
