Kabelausleseanlage 2.0
-
Kabelausleseanlage 2.0
Die Kabelausleseanlage 2.0 erzeugt trotz ihrer kleinen Abmessungen außerordentlich leistungsstarke Signale und ermöglicht bei einfacher Handhabung die eindeutige und sichere Identifikation eines Kabels in einem Bündel auch an langen, dämpfungsreichen Kabelstrecken mit Ölpapier(Masse-)kabeln auch in Umgebungen mit starken Störeinflüssen.
In Kabelgräben und –kanälen sowie in elektrischen Anlagen findet man oft gleichartig aussehende oder auch undokumentierte Kabel. Damit ist das Risiko gegeben, ein falsches Kabel zu schneiden.
Es wird empfohlen, eine Auslesemessung durchzuführen, bevor ein Kabel geschnitten wird oder Montagearbeiten begonnen werden, um Gefährdungen und kostenträchtige Fehler zu vermeiden.
-
Funktionsprinzip
Der Auslese - Impulsgenerator injiziert einen Impulsstrom mit bestimmter Polarität, Amplitude und Takt in das auszulesende Kabel und erzeugt damit ein entsprechendes Magnetfeld. Mit der flexiblen Stromzange und dem Ausleseempfänger werden Polarität, Intensität und Takt des Magnetfeldes angezeigt und ermöglichen auf diese Art eine eindeutige Identifikation.
NEU mit DRALLFELDMESSUNG als "Auslesemaus": Die Drallfeldmessung mit der Drallfeldspule S230 kann alternativ zur Messung mit der flexiblen Stromzange verwendet werden. Beide Messmethoden haben ihre spezifischen Vor- und Nachteile. Zum Beispiel kann die Drallfeldmessung im Niederspannungsnetz bei ungünstigen Erdungsverhältnissen eindeutigere Ergebnisse liefern. Zur Drallfeldmessung wird das Signal statt Phase-Erde nun Phase-Phase eingespeist, entweder - bei freigeschalteten Kabeln - mit dem Generator S21, oder - bei in Betrieb befindlichen Niederspannungskabeln - mit dem Generator G300, der sich automatisch an die Einspeisung Ader-Ader oder Ader-Erde anpasst.
-
Lieferumfang

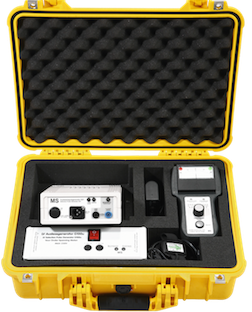

Geräte und Zubehör sind in einem robusten Schalenkoffer verstaut, damit ist die Anlage geschützt, komplett und jederzeit schnell verfügbar.
Die Ausleseanlage umfasst:

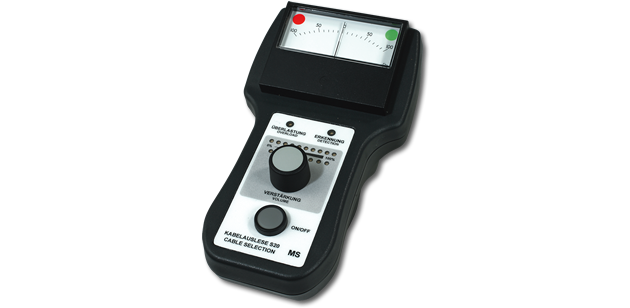

- Ausleseempfänger S20
- Flexible Stromzange

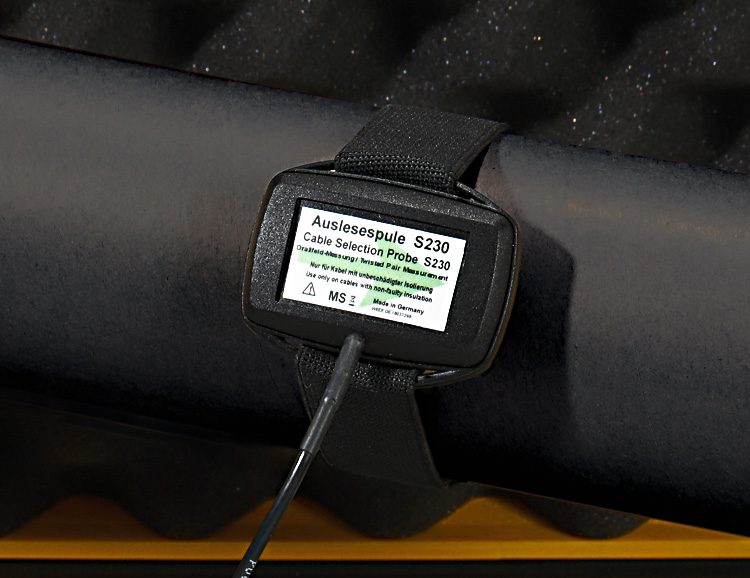

- Drallfeldsensor S230

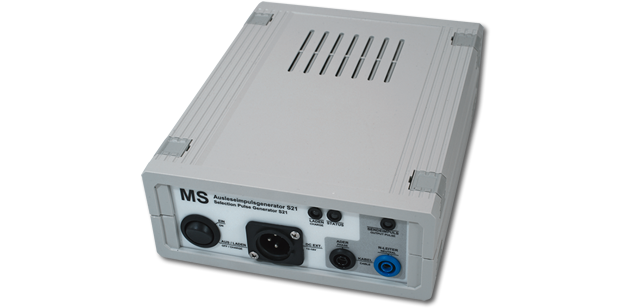

- Auslese Impulsgenerator S21

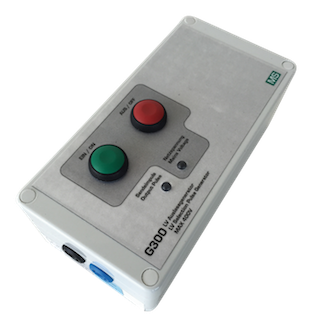

- LV Auslesegenerator G300
-
Bei Interesse nehmen Sie bitte gerne Kontakt mit uns auf, wir senden Ihnen gerne weitere Informationen zu.
