NSG 7000 G/T - Netzstossgenerator ersetzt NH Sicherung
-

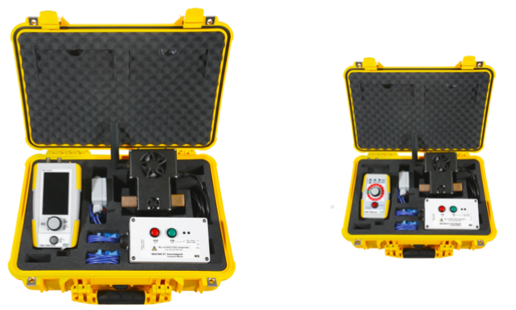

NSG 7000 GT - Highlights
Intelligente multifunktionale elektronische Sicherung für Niederspannungsnetze Automatik-Betrieb bei Störungen und Fehlerortung mit angeschlossenen Verbrauchern
- Dauerbetrieb anstelle der NH-Sicherung bis 250A im Verteilerschrank ohne Sicherheitsposten
- Reduzierung der Ausfallminuten im Netz
- Störungsanalyse durch Langzeitdiagramme von Strom und Spannung
- Neu: Steuerung und Messdatenzugang über das Internet (GSM/GPRS integriert)
- Neu: Fehlerortung durch automatische Lichtbogen- Reflexionsmessung bei laufendem Versorgungsbetrieb*
- Stoßbetrieb: Akustische Fehlerortung mit angeschlossenen Verbrauchern bis 7000A
- Neu: Fehlerortung mit Schrittspannung bei laufendem Versorgungsbetrieb mit Verbrauchern (Pat. angem.)
- Unterstützung der Fehlerortung durch Impedanzauswertung
- Ausfallgeschützte Straßenbeleuchtung: Sicherheit der Anwohner
- Verschleißfreie Thyristor – Leistungsschalter
-
Funktionsprinzip

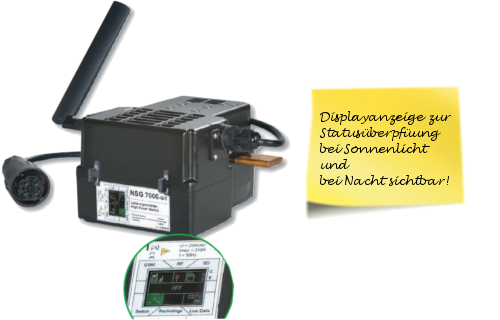

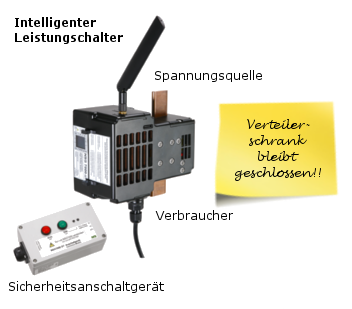

Das NSG7000 G/T wird in Kabelverteilerschränken der Niederspannung, Trafostationen etc. statt der NH-Sicherung in den Sicherungshalter eingesetzt, um bei Störungen die Verbraucher in kontrollierter Form zur Minimierung von Ausfallzeiten zu versorgen und um die Fehlerortung auch mit angeschlossenen Ver- brauchern zu ermöglichen. Die Anwendung des Gerätes ist bereichsübergreifend bei Störungsmonteuren und bei Kabelmesstechnikern angesiedelt. Bauform und Technologie erlauben einen eigenständigen und sicheren Betrieb auch im geschlossenen Verteilerschrank, ohne dass ein Sicherheitsposten an- wesend sein muss. Das NSG 7000 G/T ersetzt die Funktion der Schmelzsicherung vollständig und bietet dabei eine Vielzahl von Mess- und Analysefunktionen.
-
Ausfallzeiten minimieren
Bei Störungen oder temporären Überbelastungen unterbricht das Gerät kurzzeitig die Versorgung und schaltet sie nach vorwählbarer Wartezeit wieder zu; die Anzahl der Wiedereinschaltungen ist einstellbar. Bei jedem Ereignis erhalten ein oder mehrere Bereitschaftsmonteure eine SMS-Meldung über Art und Inhalt auf seinem Mobiltelefon.
-
Fehlerortung
Zur Kabelfehlerortung ist das NSG 7000 G/T mit einer speziellen Art der Lichtbogen-Reflexionstechnologie ausgestattet: Bei jedem Überstromereignis wird automatisch eine große Schar von Reflexionsbildern vor und während des Zeitpunkts des Lichtbogens aufgenommen, die anschaulich die Erkennung der Fehlerreflexion und die genaue Bestimmung der Fehlerentfernung ermöglichen. Für die Nachortung mit angeschlossenen Verbrauchern stehen sowohl Stoßbetrieb wie auch Schrittspannungsmessung mit Netzspannung zur Verfügung. Zusätzlich wird die Leitungsimpedanz des defekten Kabels ermittelt, die eine ergänzende Information über die Fehlerentfernung ergeben kann, sofern pa- rallele PEN-Leiter / Bleimäntel das Ergebnis nicht verfälschen.
-
Fernbedienung über GSM
Die Bedienung des Geräts über das Internet erfolgt durch eine systemunabhängige Weboberfläche, die mit üblichen aktuellen Browsern kompatibel ist. Zu- sätzlich zur Gerätesteuerung werden die vom NSG aufgezeichneten Messdaten graphisch und numerisch dargestellt. Dies umfasst Daten über viele Tage Dauerbetrieb, Ereignisdaten wie Sicherungsauslösungen mit Auflösung der 50Hz-Verläufe sowie Reflexionsbilder der Ereignisdaten vor und nach dem Eintritt von Ereignissen. Alle Daten werden automatisch auf den Server hochgeladen und können dort auf Wunsch über lange Zeit gespeichert werden.
Mit seinem integrierten GPS-Empfänger sowie über GSM-Triangulation ermittelt das NSG 7000 G/T seinen Standort und zeigt ihn automatisch auf der Landkarte im Webinterface an. So wird bei großen Netzen die Auswahl eines Gerätes und die Übersicht über derzeit eingesetzte Geräte unterstützt.
-
Lokale Funkfernbedienung

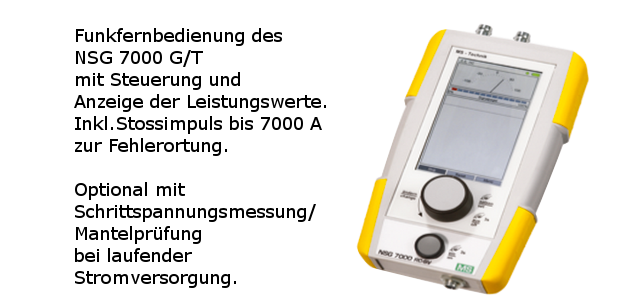

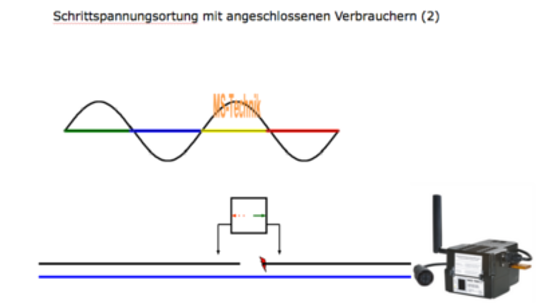

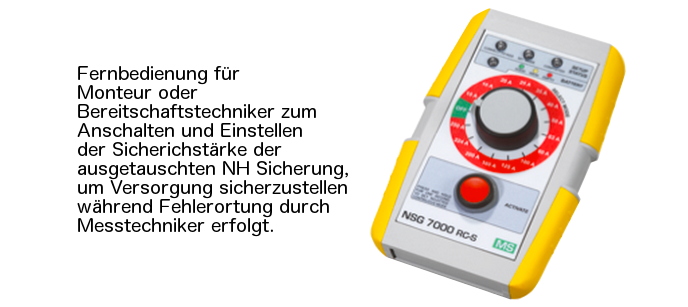

Mit der Funkfernbedienung lässt sich das NSG7000 G/T vor Ort parallel zum Webinterface steuern. Die Fernbedienung kann zu- sätzlich auch als Schrittspannungssonde bei laufender Stromversorgung der Verbraucher zur Ortung von Erdschlüssen der Pha- senleiter verwendet werden.
-
Anschluss und Versorgung
Für Sicherungshalter der Baugröße NH00 (z. B. Beleuchtung) oder Sonderbauformen NH02/NH03 stehen Anschlussadapter zur Verfügung, die ebenfalls im Verteilerschrank untergebracht werden können. Seine Stromversorgung entnimmt das Gerät über ein Sicherheitsanschaltgerät direkt aus dem Phasenanschluss und der (PE)N-Schiene; zusätzlich befindet sich im Anschaltgerät ein Akku als Versorgungsreserve, der das NSG 7000 G/T auch bei Stromausfall des vorgeschalteten Netzes aktiv hält.
-
Bei Interesse nehmen Sie bitte gerne Kontakt mit uns auf, wir senden Ihnen gerne weitere Informationen zu.
